MCK40/MCK46 Slant-katil CNC Larik (Separuh-Tertutup)

Alat mesin siri MCK40 dan MCK46 menampilkan reka bentuk katil condong 35{11}}darjah yang teguh dan boleh dipercayai. Dilengkapi dengan sistem turet alat, pengapitan dan perubahan alat adalah mudah dan cekap, membolehkan penyesuaian fleksibel kepada pelbagai senario pemesinan. Prestasi gelendong sangat baik; motor gelendong MCK46 mempunyai kuasa 7.5KW, memberikan kuasa yang lebih kuat untuk memenuhi keperluan pemprosesan yang berbeza. Kelajuan dinamik gelendong ialah 100-4500 rpm, diameter pusingan maksimum ialah 420/460mm, dan diameter lubang tembus bar maksimum ialah 40mm.

Hantar pertanyaan Berbual sekarang

Fungsi

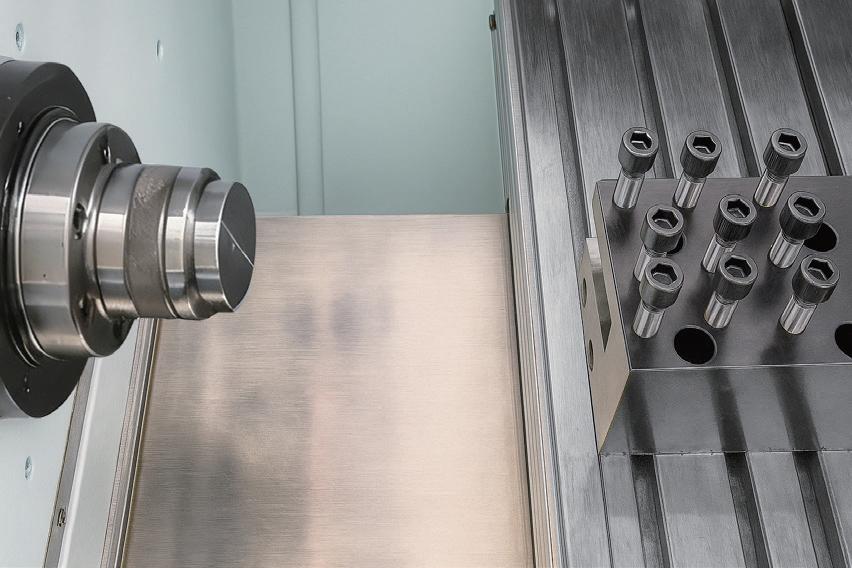

Alat jenis geng-menawarkan fleksibiliti dan kecekapan tinggi.
Alat mesin siri MCK40 dan MCK46 menampilkan reka bentuk katil condong bersepadu 35-darjah, memastikan keteguhan dan kebolehpercayaan. Dilengkapi dengan sistem perkakas jenis-kumpulan, pengapit dan perubahan alatan adalah mudah dan cekap, membolehkan penyesuaian fleksibel kepada pelbagai senario pemesinan. Prestasi gelendong sangat baik; motor gelendong MCK46 mempunyai kuasa 7.5KW, memberikan kuasa yang lebih kuat untuk memenuhi keperluan pemprosesan yang berbeza. Kelajuan dinamik gelendong ialah 100-4500 rpm, diameter pusingan maksimum ialah 420/460mm, dan diameter lubang tembus bar maksimum ialah 40mm.

Parameter Produk

Projek	Nama	MCK40	MCK46
Kapasiti Pemprosesan	Diameter ayunan maksimum di atas katil	Φ420mm	Φ460mm
	Diameter ayunan maksimum di atas gerabak	Φ150mm	Φ150mm
	Panjang bahan kerja maksimum	/	/
	Stok bar maksimum melalui-diameter lubang	Φ40mm	Φ40mm
Pergerakan Paksi X/Z	X-perjalanan berkesan paksi	700mm (ukuran diameter)	800mm (ukuran diameter)
	Z-perjalanan berkesan paksi	Collet chuck: 400mm	Collet chuck: 400mm
	X/Z-paksi kelajuan lintasan pantas	15/25mm/min	15/25mm/min
	X/Z-spesifikasi panduan linear paksi	30/25	30/25
	X/Z-diameter/pitch skru bebola paksi	2508/3210	2508/3210
	X/Z-motor servo paksi	6Nm/6Nm	6Nm/6Nm
gelendong	Jenis hidung gelendong	A2-5	A2-5
	Spindle melalui-diameter lubang	Φ48mm	Φ48mm
	Kelajuan gelendong maksimum	Spindle elektrik 100-4500 rpm	Spindle elektrik 100-4500 rpm
	Kelajuan gelendong maksimum	Spindle elektrik 100-4500 rpm	Kelajuan gelendong mekanikal: 100-3000 rpm (pilihan)
	Kuasa motor gelendong	5.5kw	7.5kw
	Spesifikasi chuck dan silinder putar	40 jaw chuck 646	chuck 40mm 646
Tailstock	Spesifikasi lengan stok ekor	/	/
	Perjalanan lengan stok ekor	/	/
	Kaedah suapan tailstock	/	/
Alatan Memotong	Spesifikasi pemegang alat	Φ20*20mm	Φ20*20mm
	Spesifikasi bar yang membosankan	Φ20mm	Φ20mm
	Dota (Kedudukan pisau)	Susunan alatan	Susunan alatan
Spesifikasi Lain	Jenis struktur katil mesin	Katil condong 35 darjah	Katil condong 35 darjah
Dimensi Luaran	Panjang * Lebar * Tinggi	191014201730	191014201730
Dimensi Luaran	Berat mesin	Kira-kira 2100 kg	Kira-kira 2100 kg

Aksesori Standard

1. Sistem Servo Baoyuan	5. Sistem hidraulik	9. Lampu amaran
2. Silinder hidraulik	6. Sistem penyejukan	10. Alat yang disertakan
3. Chuck hidraulik	7. Sistem pelinciran automatik	11. Manual pengendalian
4. menara alat kuasa angkat hidraulik Servo	8. Sistem pencahayaan
